概述

液壓銷齒爬車機是礦山軌道運輸中補償?shù)V車運行線路高差的運輸設備。

背景技術

現有的用于地面或井下車場及其它特定的礦車爬坡運輸?shù)膱A環鏈爬車機，無論是爬空車或爬重車，爬車數量均達不到設計要求，爬車爪經常斷裂，逆止爪常被撞斷或撞

變形，三軌(即導軌，鋼軌，護軌)弧度不統一。電動板鏈爬車機工作時，不能任意停止，也不能在任意狀態下無負荷起動，沖擊載荷大，T形螺栓經常斷裂。

結構簡介

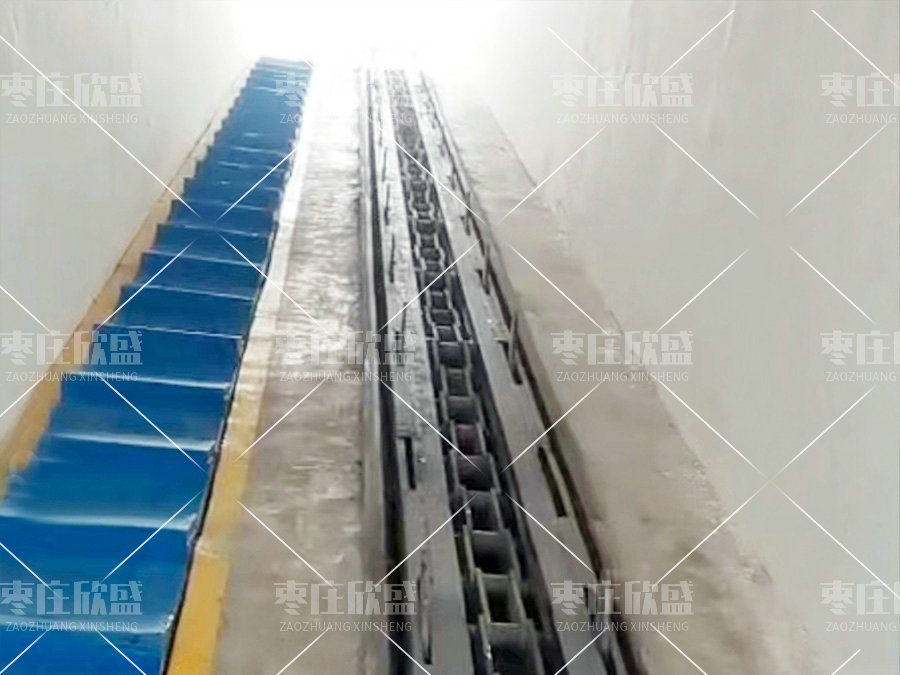

液壓銷齒爬車機是一種液壓驅動，安裝方便，堅固耐用，使用方便，運行平穩，沖擊力小的新型設備，包括電控裝置、集中液壓站、傳動裝置、鋼軌滑道及支撐、尾輪裝置及與其鏈輪嚙合的板鏈、板鏈上安裝的爬車爪等組成。

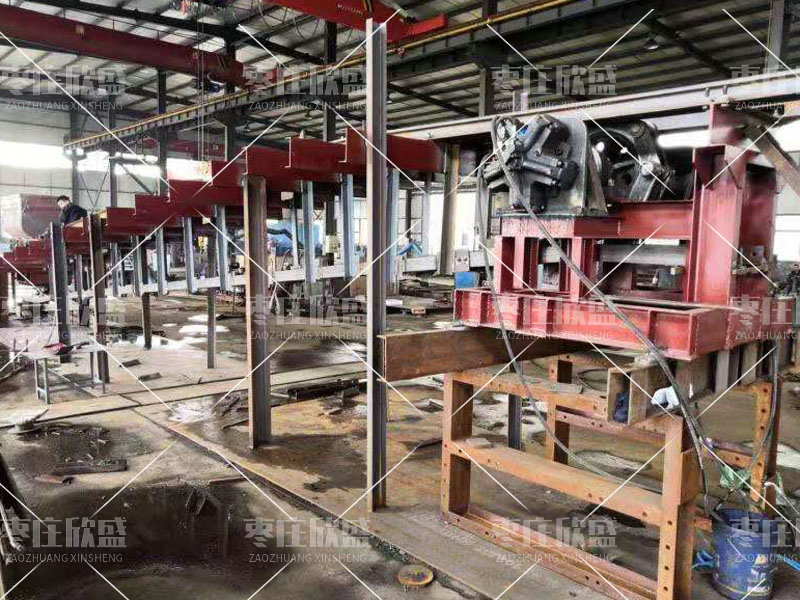

液壓泵站用液壓膠管與傳動裝置上的徑向柱塞液壓馬達連接，徑向柱塞液壓馬達通過柱銷聯軸器與傳動裝置上的軸聯接。

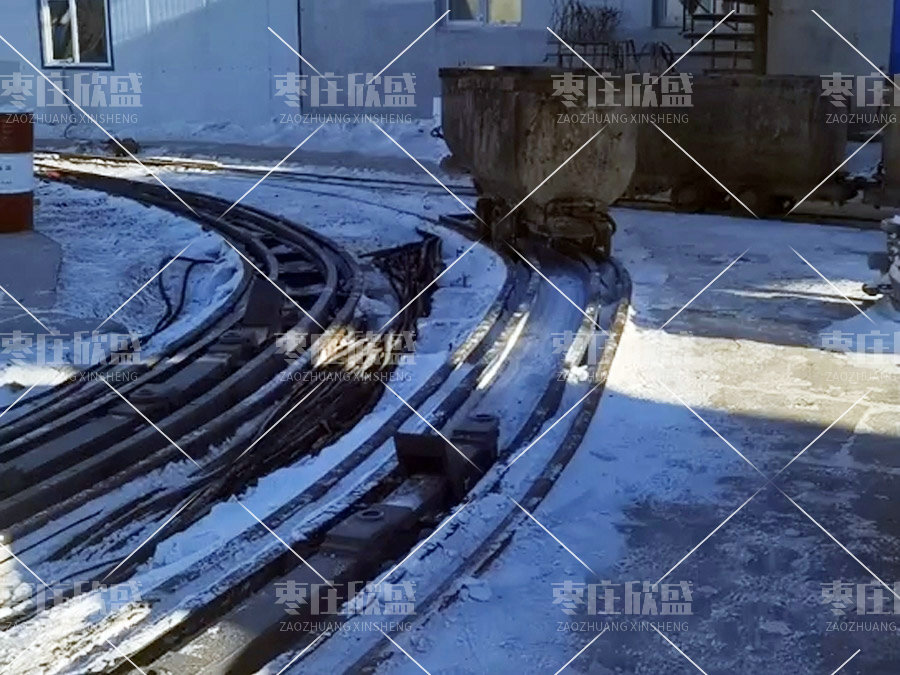

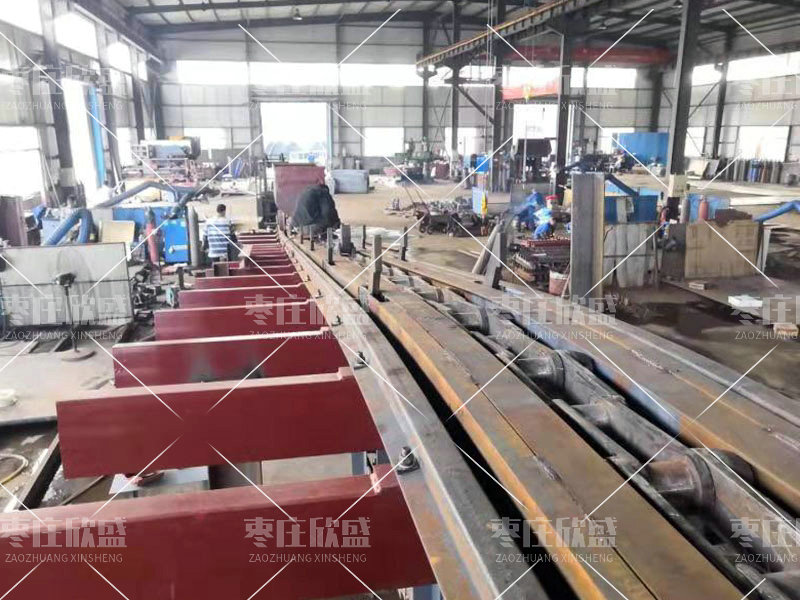

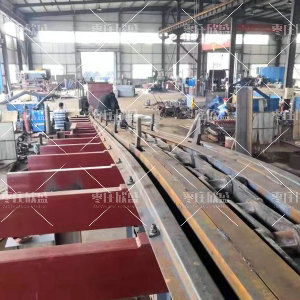

橫梁及支承在橫梁上的鋼軌、護軌、上、下滑道的角鋼、安裝在鋼軌和護軌之間的逆止爪組裝焊接成一體，便于安裝和保持整體性。

傳動裝置、尾輪裝置及與其鏈輪嚙合的板鏈等安裝固定在支撐架上。

本實用新型結構緊湊、合理、控制簡便，是理想的礦山軌道運輸中補償?shù)V車運行線路高差的運輸設備。

工作流程

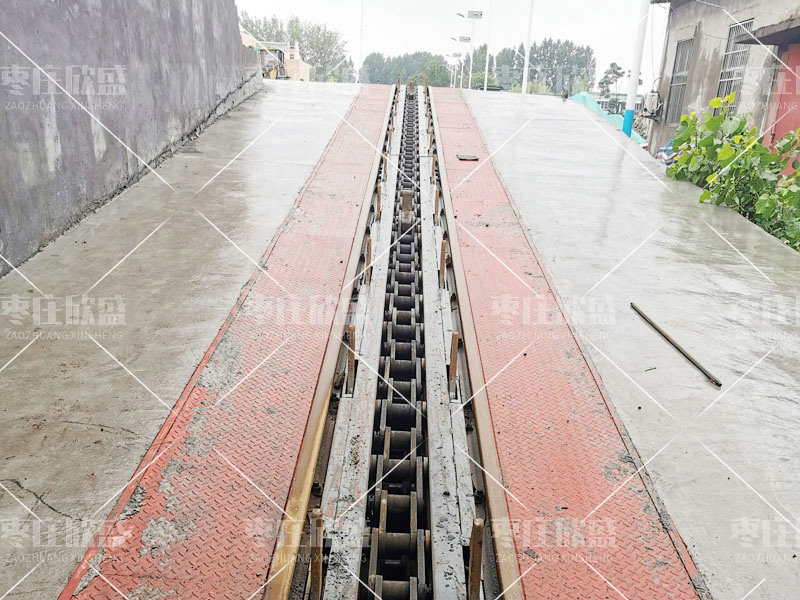

液壓銷齒爬車機在傳動裝置的徑向柱塞液壓馬達驅動下，用列車推車機推入爬車機的礦車進行爬坡運輸。在運行中，鏈輪帶動板鏈循環前進，爬車爪推著礦車輪軸使礦車前進，當?shù)V車運行至傳動裝置前端時，爬車爪與礦車輪軸自動脫離，爬車爪隨著板鏈運行進入下導軌，運行至尾輪裝置處進行下一次推車。礦車在爬車過程中如遇意外情況，逆止爪能阻擋礦車向下運行，防止人身和設備事故發生。

產品特點

結構緊湊、合理簡單、生產制造容易、安裝、控制方便、運行平穩、沖擊力小。液壓銷齒爬車機設置了液壓泵站和帶有柱塞液壓馬達的傳動裝置，傳動力矩大，一次同時可推4～5輛重車或7～8輛空車；

液壓泵站設有自動卸荷回路，當設備出現卡阻或超載時，能夠自動卸荷，以防機械損壞；

泵站設有節流調速回路，爬車速度可以調節；

泵站設有液壓緩沖回路，使礦車運行平穩，沖擊力小，起動或停止運轉所產生的慣性力矩由油路吸收；

泵站設有壓力控制回路，使爬車機推力可調，并能在任意狀態下無負荷起動。
